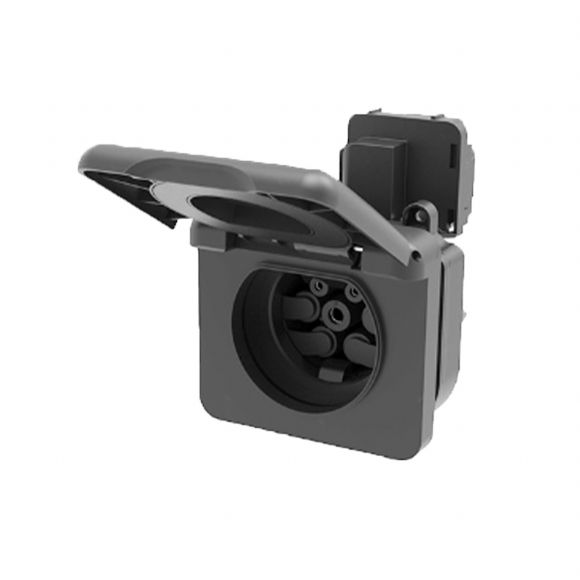

Nexway V1.0 16A/32A Toma/Entrada CA Tipo2, 1/3 Fase
Sample Title
Sample Text

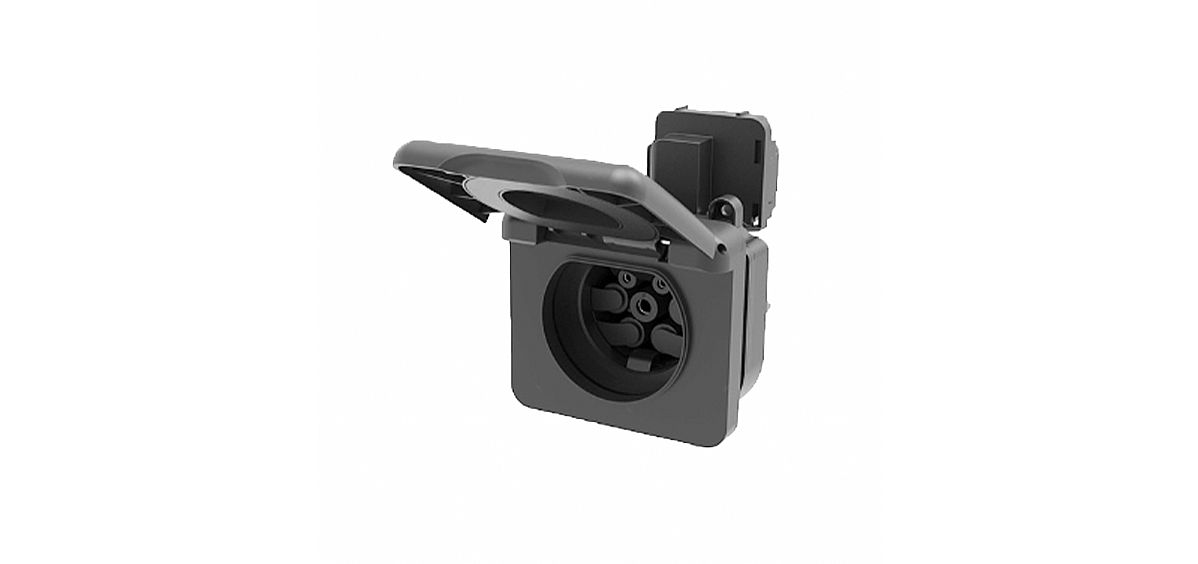

Toma de corriente de estación de carga, sin cable, para cargar vehículos eléctricos (VE) con corriente alterna (CA), tipo 2, IEC 62196-2, 16A /250 V (CA);32A /480 V (CA), carcasa: negro.
Definido por la norma IEC 62196-2 (conector Mennekes).
Diseño circular con siete puntos de contacto (3 líneas de fase, 1 neutro, 1 tierra, 2 líneas de señal).
Soporta carga monofásica de hasta 7,4 kW.
Soporta carga trifásica de hasta 22 kW.
Ampliamente compatible con los vehículos eléctricos europeos.
Puede adaptarse para su uso con enchufes de tipo 1 (SAE J1772)
Incluye un mecanismo de bloqueo mecánico para una conexión segura.
Facilita la comunicación entre el vehículo y la estación de carga.
Carcasa de plástico duradero, resistente a las condiciones ambientales.
Comúnmente utilizado en estaciones de carga de vehículos eléctricos públicas y privadas.
Especificaciones del producto
Definición
Estándar
IEC 62196-2:2016
Modo de carga
3
Modo de conexión
B
Tipo de corriente
CA
Color de la carcasa
Negro
Color de la carcasa
Negro
Rendimiento ambiental
Temperatura ambiente (en funcionamiento)
-30～50℃
Temperatura ambiente (almacenamiento)
-40～80℃
Altitud máxima
2000 m
Protección de entrada
IP54
Rendimiento mecánico
Ciclos de inserción/extracción
>10000 veces
Fuerza de inserción/extracción
<100 N
Soporta impactos
La interfaz de carga puede soportar una caída de 1 metro de altura y 2 toneladas de movimiento del automóvil
Rendimiento eléctrico
Corriente nominal
16A,32A
Voltaje nominal
250V/480V
Número de contactos de alimentación
3(L, N, PE) 5(L1, L2, L3, N, PE)
Número de contactos de señal
2(CP,PP)
Corriente del pin de señal
2A
Resistencia de aislamiento
＞100MΩ
Ventajas del producto
Diseño ergonómico
El diseño universal admite carga monofásica y trifásica de CA. Su instalación flexible reduce los costes de infraestructura y es compatible con una amplia gama de modelos de vehículos eléctricos.
Carga segura
Alta capacidad de salida de potencia (hasta 22 kW) para tiempos de carga más cortos. Admite protocolos de comunicación robustos entre el vehículo y la estación de carga para aumentar la seguridad y la eficiencia.
Construcción duradera
Es fácil de instalar y mantener, con una alta fiabilidad y una estructura duradera. El mecanismo de bloqueo mecánico garantiza un proceso de carga seguro y protegido, minimizando las interrupciones del servicio.
Cubierta protectora del enchufe
Asociados a normas maduras (IEC 62196-2), ofrecemos soluciones personalizadas que satisfacen perfectamente sus necesidades y preferencias específicas.
