En Nexway EV, fabricante profesional de conectores de
carga para vehículos eléctricos (VE), cargadores de CA y accesorios de carga, comprendemos que el diseño de la carcasa influye directamente en la calidad del producto y en la experiencia del usuario. Los dos métodos de moldeo de carcasas más habituales en el sector son las estructuras integradas (de una sola pieza) y las estructuras divididas (de varias piezas). Cada enfoque conlleva requisitos de materiales, desafíos de fabricación y características de rendimiento únicos.
Este artículo explora las diferencias entre estos dos diseños y ofrece pautas para seleccionar la solución más idónea.
Carcasa integrada para pistolas de carga de VE: Diseñada para estructuras complejas y alta durabilidad
Una carcasa integrada para pistolas de carga se fabrica como un único componente moldeado, lo que confiere una integridad estructural superior y minimiza los riesgos asociados al montaje. No obstante, la complejidad del diseño del molde y del proceso de moldeo por inyección impone mayores exigencias al rendimiento de los materiales.
Requisitos clave de los materiales
1. Excelente resistencia a la intemperie y rendimiento térmico
Los conectores de carga para exteriores deben soportar condiciones ambientales extremas, incluidas temperaturas que oscilan entre los -40 °C y entornos operativos de alta temperatura, así como una exposición prolongada a los rayos UV.
Para evitar grietas, decoloración y degradación mecánica, a menudo se prefieren los materiales de policarbonato modificado con silicona (Silicone-PC) debido a su:
- Extraordinaria resistencia a los rayos UV
- Resistencia al impacto a bajas temperaturas (hasta -40 °C)
- Resistencia a la intemperie a largo plazo
2. Características de baja tensión interna
Los materiales de policarbonato pueden desarrollar tensiones internas durante el proceso de moldeo por inyección. En los diseños de carcasas integradas, la complejidad geométrica puede acentuar aún más este problema.
Mediante la incorporación de copolímeros de siloxano-PC, los fabricantes pueden:
- Reducir las tensiones derivadas del moldeo
- Mejorar la estabilidad dimensional
- Potenciar la durabilidad a largo plazo
- Minimizar el riesgo de agrietamiento por tensión
3. Cumplimiento normativo y seguridad operativa
Los materiales empleados en las carcasas de los conectores de carga integrados deben cumplir con las normativas internacionales de seguridad y medio ambiente, tales como:
- RoHS
- REACH
- Requisitos de ausencia de halógenos (HF)
- Normas de certificación UL
Además, el material de la carcasa debe ofrecer:
- Rendimiento ignífugo conforme a la norma UL94 V-0
- Aislamiento eléctrico estable
- Elevada resistencia mecánica
- Seguridad operativa fiable

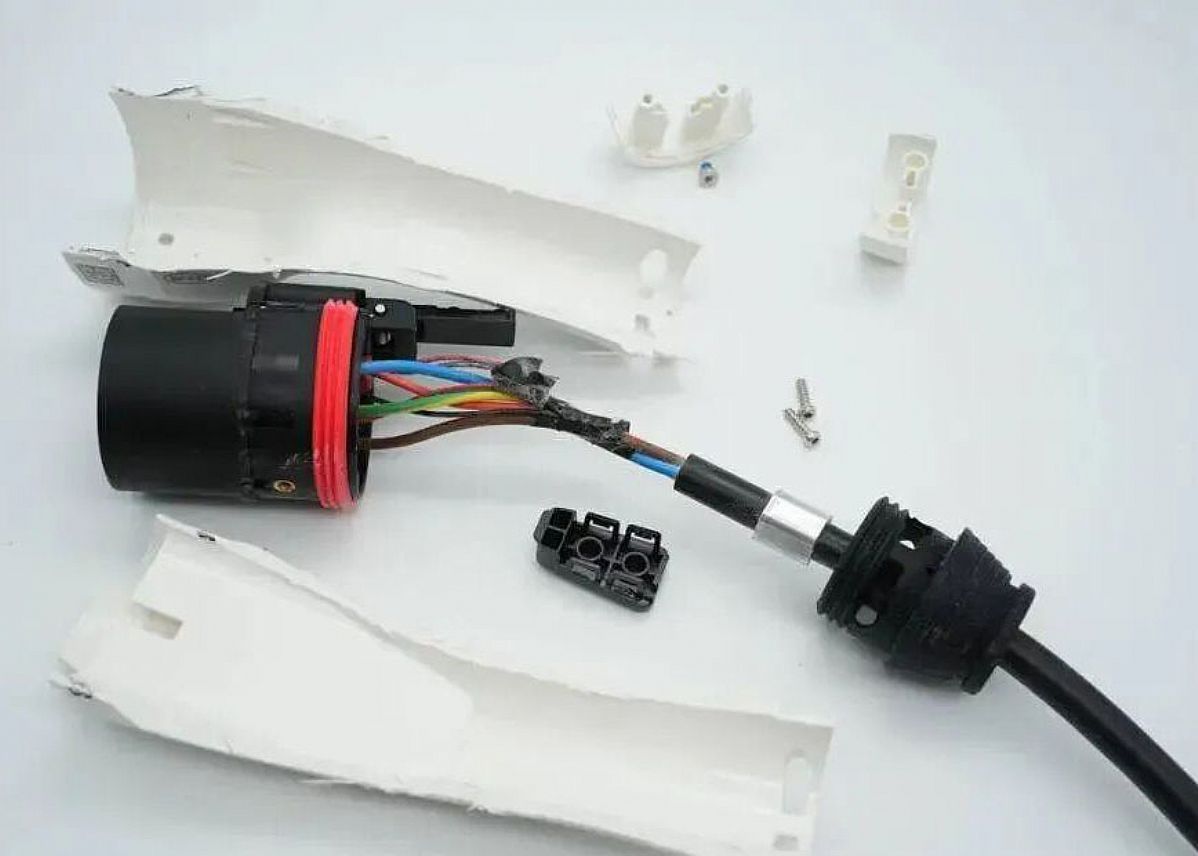

Carcasa dividida para pistolas de carga de VE: Equilibrio entre rendimiento y eficiencia de costes
Una carcasa dividida se compone de múltiples componentes moldeados que se ensamblan para conformar el conector de carga final. Este diseño ofrece ventajas significativas en términos de flexibilidad de fabricación y control de costes. Beneficios del diseño de carcasas divididas
- Estructuras de componentes individuales más sencillas
- Menor complejidad del molde
- Menor inversión en utillaje
- Mayor escalabilidad de la producción
- Mayor eficiencia de fabricación
A pesar de estas ventajas, las carcasas divididas deben mantener los mismos estándares de rendimiento en exteriores y de seguridad que los diseños integrados.
Requisitos clave de los materiales
1. La resistencia a la intemperie y a la temperatura sigue siendo esencial
Las carcasas divididas también están expuestas a las condiciones exteriores durante toda su vida útil.
Las propiedades requeridas del material incluyen:
- Resistencia a temperaturas de hasta -40 °C
- Estabilidad frente a los rayos UV
- Resistencia a la intemperie
- Durabilidad mecánica a largo plazo
Los materiales de silicona-PC siguen siendo una solución preferida debido a su perfil de rendimiento equilibrado.
2. Optimización del rendimiento con eficiencia de costes
Los materiales deben proporcionar:
- Conformidad con las normativas RoHS, REACH y HF
- Retardancia a la llama UL94 V-0
- Propiedades eléctricas estables
- Resistencia mecánica adecuada
Al mismo tiempo, las formulaciones optimizadas ayudan a los fabricantes a mantener las ventajas de costes asociadas a la producción de carcasas divididas.
3. Compatibilidad con la inyección en moldes múltiples
Dado que las diferentes secciones de la carcasa se producen utilizando moldes separados, las características de flujo del material resultan críticas.
El material debe ofrecer:
- Excelente capacidad de llenado del molde
- Comportamiento de procesamiento estable
- Precisión dimensional constante
- Tolerancias de montaje reducidas
Estos factores contribuyen a mejorar la eficiencia de la producción y a garantizar un montaje final fiable.
Requisitos exhaustivos de prueba para las carcasas de las pistolas de carga de vehículos eléctricos
Ya sea que se utilice un diseño integrado o dividido, las carcasas de las pistolas de carga deben superar rigurosas pruebas de validación para garantizar la fiabilidad a largo plazo y la seguridad del usuario.
Prueba de envejecimiento ambiental
Las pruebas de intemperismo mediante arco de xenón simulan años de exposición al aire libre combinando:
- Radiación UV
- Ciclos de temperatura
- Variaciones de humedad
- Exposición a rociado de agua
El proceso de prueba evalúa la resistencia a:
- Agrietamiento
- Decoloración
- Degradación del material
- Pérdida de rendimiento mecánico
Prueba de resistencia mecánica
Las pruebas de aplastamiento a altas y bajas temperaturas verifican la durabilidad de la carcasa bajo condiciones extremas.
Los procedimientos típicos incluyen:
- Exposición de 24 horas a -40 °C
- Exposición de 24 horas a 23 °C
- Prueba de aplastamiento por rueda de vehículo bajo una carga de aproximadamente 5000 N
Tras las pruebas, la carcasa del conector debe permanecer funcional, sin presentar deformaciones ni daños significativos.
Evaluación de olores
Los componentes no metálicos de la carcasa, los cables, los enchufes y las cajas de control se someten a pruebas de olor para garantizar una experiencia de usuario agradable y el cumplimiento de los estándares de calidad.
Prueba de resistencia al seguimiento eléctrico (Tracking)
Según las normas pertinentes, el material de la carcasa debe resistir las pruebas de seguimiento eléctrico sin sufrir descargas disruptivas (flashover) ni fallos de aislamiento antes de completar los ciclos de prueba requeridos.
Prueba de resistencia al calor
La carcasa debe mantener su integridad estructural cuando se expone a temperaturas elevadas.
Los requisitos incluyen:
- Ausencia de grietas o deformaciones
- Ausencia de fugas de materiales de sellado hacia las partes bajo tensión
- Marcas claras y legibles
- Rendimiento mecánico estable
Pruebas de hilo incandescente y resistencia al fuego
Para reducir los riesgos de incendio durante las operaciones de carga, los materiales de la carcasa se someten a pruebas de hilo incandescente y de inflamabilidad.
Los criterios de rendimiento incluyen:
- Ausencia de llama sostenida
- Ausencia de combustión incandescente persistente
- Ausencia de ignición de los materiales circundantes
- Cumplimiento con los estándares UL94 V-0
Cómo seleccionar el material de carcasa adecuado
La elección del material apropiado requiere equilibrar el rendimiento, la complejidad de fabricación y los objetivos de costos.
Para carcasas de pistolas de carga integradas
Los materiales recomendados incluyen compuestos de PC (policarbonato) con alto contenido de silicona o modificados con silicona estándar, que proporcionan:
- Resistencia superior a la intemperie
- Baja tensión interna
- Excelente rendimiento a bajas temperaturas
- Características de procesamiento fiables
Estos materiales son particularmente adecuados para geometrías complejas y aplicaciones exigentes en exteriores. Para carcasas de pistolas de carga de diseño dividido
La selección de materiales debe tener en cuenta:
- El número de moldes involucrados
- La complejidad de los componentes
- Los objetivos de costos
- El volumen de producción
Una formulación optimizada de silicona y PC puede ofrecer:
- Resistencia al impacto a -40 °C
- Protección contra los rayos UV
- Un rendimiento de moldeo estable
- Una fabricación rentable
El enfoque de Nexway EV para el diseño de conectores de carga duraderos
Como proveedor especializado en conectores de carga para vehículos eléctricos (VE), clavijas de carga de Tipo 2, conectores de carga CCS2 y soluciones integrales de carga para VE, Nexway EV pone un gran énfasis en la selección de materiales, el diseño estructural y las rigurosas pruebas de producto.
Ya sea para el desarrollo de carcasas de pistolas de carga de diseño integrado o dividido, la elección del sistema de materiales adecuado resulta esencial para lograr:
- Una larga vida útil
- Durabilidad en exteriores
- Seguridad eléctrica
- Eficiencia en la fabricación
- Cumplimiento de las normativas globales
Al comprender las fortalezas y limitaciones de cada método de moldeo, los fabricantes pueden desarrollar productos de carga más seguros y fiables que satisfagan las demandas cambiantes del mercado global de vehículos eléctricos.
