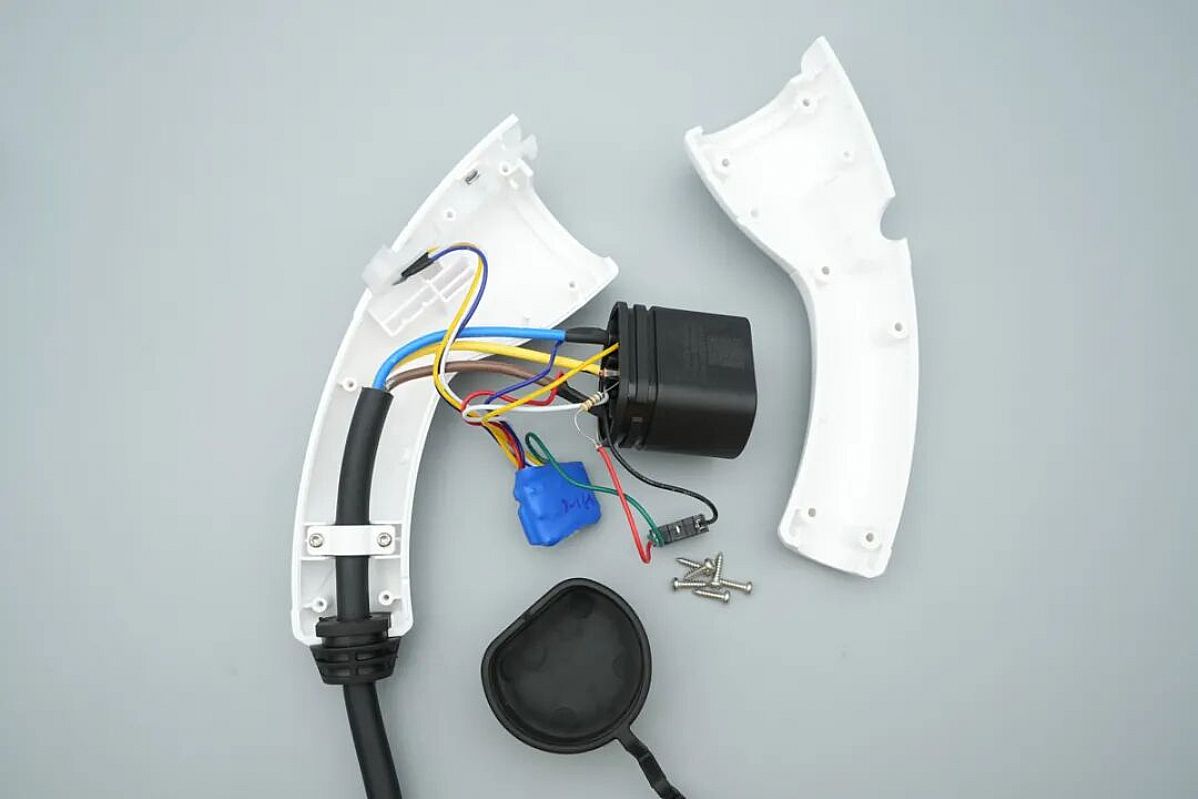

Recientemente, el desmontaje de una pistola de carga portátil de CA de BYD reveló varias decisiones de diseño interesantes que destacan qué hace que un cable de carga para vehículos eléctricos (VE) de Modo 2 sea fiable. Al examinar su estructura, características de seguridad y diseño eléctrico, podemos comprender mejor los factores clave que contribuyen a la seguridad de la carga y a la durabilidad a largo plazo.
Por qué los cargadores portátiles para VE siguen siendo esenciales
Para muchos propietarios de vehículos eléctricos, un cargador portátil suele ser la primera solución de carga que utilizan tras adquirir el vehículo.
A diferencia de las estaciones de carga fijas montadas en la pared, los cargadores portátiles ofrecen mayor flexibilidad. Los conductores pueden cargar el vehículo en enchufes domésticos estándar, llevar el cargador consigo durante los viajes y utilizarlo como respaldo cuando no haya estaciones de carga públicas disponibles.
Sin embargo, la portabilidad nunca debe comprometer la seguridad. Un cargador portátil para VE de alta calidad debe soportar cargas de corriente continuas, condiciones ambientales exteriores y miles de ciclos de conexión, manteniendo al mismo tiempo una comunicación fiable con el vehículo.
La importancia de un diseño de cable robusto
Una de las características más destacadas del cargador BYD es el uso de un cable de carga de 3×4 mm² específico para vehículos eléctricos.
La elección del cable es fundamental, ya que afecta directamente a la generación de calor, a la caída de tensión y a la fiabilidad a largo plazo. Unos conductores de mayor sección ayudan a reducir la resistencia y a mejorar la seguridad durante las sesiones de carga prolongadas.
En el caso de los cargadores portátiles con una capacidad de 16 A, el uso de conductores con la sección adecuada es especialmente importante, ya que la carga suele prolongarse durante varias horas sin interrupciones.
El cargador analizado también cuenta con un cable de 5 metros de longitud, lo que ofrece un equilibrio práctico entre flexibilidad de carga y facilidad de manejo del cable.
Electrónica integrada para un diseño más limpio
A diferencia de algunas soluciones de carga portátiles que sitúan la caja de control a mitad del cable, este diseño integra los circuitos de control principales directamente dentro del conector de carga.
Este enfoque ofrece varias ventajas:
- Menor peso del cable
- Mejor portabilidad
- Almacenamiento más sencillo
- Manejo diario más cómodo
Al minimizar los componentes externos voluminosos, los usuarios pueden conectar y desconectar el cargador con mayor comodidad sin perder ninguna funcionalidad de carga.
Comprensión del sistema de comunicación de seguridad
La carga moderna de CA se basa en una comunicación continua entre el vehículo y el equipo de carga.
Dentro del conector de carga, una placa de control dedicada genera y gestiona la señal de Control Pilot (CP), la cual permite al vehículo y al cargador intercambiar información sobre la carga de forma segura.
El análisis también reveló el uso de una resistencia de 680 Ω conectada a la interfaz de carga. Según las normas chinas de carga de CA, el valor de esta resistencia identifica la capacidad de conducción de corriente del cable y permite al vehículo reconocer la capacidad de carga del cargador.
Este componente, aparentemente pequeño, desempeña un papel importante para garantizar que la corriente de carga se mantenga dentro de límites operativos seguros.
Protección frente a condiciones reales de uso
Los cargadores portátiles para vehículos eléctricos (VE) están expuestos con frecuencia al polvo, la humedad, la lluvia y los cambios de temperatura.
Por ello, la protección frente a agentes externos es tan importante como el rendimiento eléctrico.
El cargador analizado cuenta con:
- Grado de protección IP55
- Tapa del conector resistente al polvo
- Refuerzo en la salida del cable (alivio de tensión)
- Mecanismo de bloqueo seguro
- Diseño de carcasa resistente a la intemperie
Estas características ayudan a prevenir daños mecánicos y la contaminación por agentes externos durante el uso cotidiano.
La importancia de una placa de control fiable
En el núcleo de todo cable de carga de Modo 2 se encuentra un módulo de control encargado de las funciones de comunicación, supervisión y protección.
La placa de circuito impreso (PCB) interna del cargador incluye:
- Circuitos de conversión de energía de CA a CC
- Gestión de la carga basada en microcontrolador
- Componentes de aislamiento de señales
- Circuitos de regulación de tensión
- Funciones de control de comunicación CP
En conjunto, estos sistemas supervisan continuamente el estado de la carga y garantizan una interacción segura entre el vehículo y la fuente de alimentación.
¿Qué define a un cargador portátil de alta calidad para VE?
Un cargador portátil fiable para VE es mucho más que un simple enchufe y un cable.
Varios elementos de diseño determinan su rendimiento general:
Seguridad eléctrica
El dimensionamiento adecuado de los conductores, la gestión térmica y los circuitos de comunicación garantizan un funcionamiento seguro a largo plazo.
Protección ambiental
La resistencia al agua, la protección contra el polvo y el uso de materiales duraderos contribuyen a prolongar la vida útil del equipo.
Fiabilidad mecánica
Los sistemas de alivio de tensión, los mecanismos de bloqueo y la construcción robusta del conector mejoran la durabilidad ante un uso frecuente.
Control inteligente
La electrónica integrada proporciona supervisión y protección continuas durante todo el proceso de carga.
Conclusiones
A medida que se acelera la adopción de vehículos eléctricos, las soluciones de carga portátiles siguen siendo una parte esencial del ecosistema de recarga.
Las decisiones de diseño aplicadas en el cargador portátil de BYD demuestran cómo la calidad del cable, la tecnología de comunicación, la protección ambiental y los sistemas de control inteligente colaboran para ofrecer una experiencia de carga segura y fiable.
Ya sea para la carga doméstica, viajes o situaciones de emergencia, un cargador de Modo 2 bien diseñado ofrece la flexibilidad, seguridad y comodidad que los propietarios de vehículos eléctricos modernos demandan cada vez más.
Para fabricantes, distribuidores y proveedores de equipos de carga, comprender estos principios de diseño es clave para desarrollar soluciones que satisfagan tanto las demandas actuales del mercado como los futuros estándares del sector.
