7/3/2025
Con la rápida popularización de los vehículos eléctricos (VE) y los vehículos eléctricos híbridos enchufables (VEPH), la tecnología de carga SAE J1772, como interfaz estándar en EE. UU., se ha convertido en una solución de carga de CA generalizada en todo el mundo. Este artículo se centra en la norma SAE J1772, desde la descripción general de la tecnología de carga y las bases para el desarrollo de la interfaz hasta la aplicación común de cables de extensión J1772, y analiza en profundidad cómo lograr una experiencia de carga eficiente, estable y segura.
1. Descripción general de la tecnología de carga SAE J1772
La tecnología SAE J1772 define todas las interfaces electrónicas y señales de control entre los vehículos eléctricos y los equipos de carga de CA (niveles 1 y 2 de CA), y constituye la base técnica para la carga lenta y rápida de CA.
1.1 Funciones básicas de la interfaz de carga
La interfaz J1772 consta de circuitos de control, contactores, conectores, cerraduras electrónicas, etc. Es compatible con los siguientes escenarios de uso: suministro de energía doméstico y estaciones de carga públicas:
- Carga de CA: ideal para entornos de estacionamiento prolongado, como hogares y oficinas, con carga lenta.
- Carga rápida: ideal para estaciones de carga rápida públicas, que permite recargar una gran cantidad de energía en poco tiempo.
1.2 Modos de carga y protocolos de comunicación
La norma SAE J1772 admite los siguientes modos de carga:
- Modo 1: Carga lenta a través de tomas de corriente domésticas.
- Modo 2: Carga lenta a través de la toma de corriente doméstica con dispositivo de protección adicional.
- Modo 3: Cargador de CA dedicado para una carga más eficiente.
En cuanto al protocolo de comunicación, el J1772 permite la interacción de la información sobre la demanda de carga, la monitorización del estado y la protección de seguridad mediante el cable de control piloto y el contacto de proximidad.
2. Fundamentos del desarrollo de la interfaz de carga SAE J1772
2.1 Interpretación de la norma SAE J1772
La norma SAE J1772 especifica las características físicas, eléctricas y de comunicación de la interfaz, clave para el diseño de compatibilidad:
- Contacto principal de CA: transferencia de alimentación de CA
- Contacto de proximidad: detección del estado de inserción/extracción del enchufe
- Contacto de control piloto: comunicación de carga
- Comunicación por línea eléctrica (PLC)
- Contacto de tierra: conexión a tierra de seguridad
El indicador LED muestra el estado de carga en tiempo real.
2.2 Diseño de hardware
Componentes clave:
- Conectores
- Módulo de control
- Relé de alta tensión
- Contactor de alta corriente
2.3 Desarrollo de software
- Controlador: responsable de la inicialización del hardware, la comunicación y el control de corriente
- Lógica de control: monitorización del estado de la batería, control de la tasa de carga, gestión de excepciones de seguridad, registro de datos

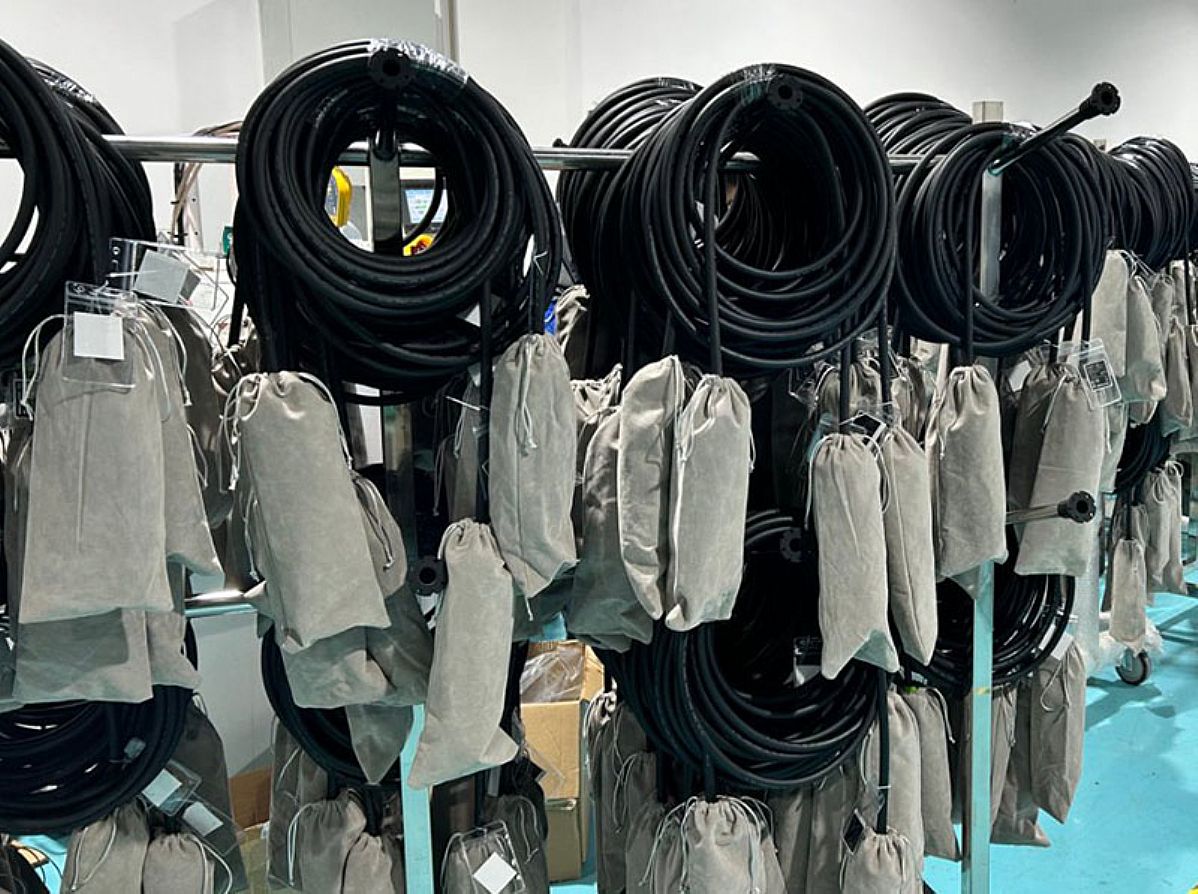

3. Guía de aplicación y selección del cable de extensión J1772
Con el aumento del número de puntos de carga públicos y la diversificación de las necesidades de carga de los usuarios, el cable de extensión J1772 se utiliza cada vez más. Este cable puede resolver eficazmente los siguientes problemas:
- Distancia insuficiente entre los puntos de carga y las interfaces del vehículo: especialmente en aparcamientos públicos o garajes domésticos, el cable de extensión se adapta con flexibilidad a diversas situaciones de carga. Respuesta flexible a diversas situaciones de carga.
- Mayor compatibilidad de interfaces: compatible con varios puntos de carga de CA y vehículos eléctricos estándar J1772.
3.1 Elementos Clave de Diseño del Cable de Extensión J1772
- Diseño de interfaz conforme a la norma SAE J1772: garantiza la compatibilidad con cargadores y vehículos existentes.
- Materiales conductores y aislantes de alta calidad: garantizan seguridad y durabilidad.
- Clasificación de impermeabilidad y resistencia al polvo: apto para diversos entornos exteriores.
- Capacidad de corriente: comúnmente 16 A, 32 A o 40 A; los usuarios deben elegir según la potencia de la pila de carga y la demanda del vehículo.
3.2 Seguridad y Certificación del Cable de Extensión J1772
Los cables de extensión J1772 de alta calidad deben estar certificados por UL, CE o TUV, entre otras. Ofrecen protección contra sobrecarga, sobretemperatura y cortocircuito para garantizar la seguridad de la carga.
3.3 Fallos comunes y diagnóstico
Los fallos de los cables de extensión J1772 se deben principalmente a las siguientes razones:
- Conectores sueltos o dañados
- Sobrecarga térmica de los conductores
- Comunicación anormal de los cables de señalización
Se recomienda comprobar el estado de los conectores y cables periódicamente durante el uso y sustituirlos si es necesario.
4. Resumen
La norma SAE J1772 es la tecnología fundamental para la carga de CA actual de vehículos eléctricos, y el cable de extensión J1772, como producto complementario práctico, puede mejorar eficazmente la flexibilidad y la comodidad de la carga. Ya sea en el desarrollo de hardware, el control de software o la selección de cables de extensión, se deben seguir estrictamente las normas de seguridad para construir un ecosistema de carga eficiente, seguro e inteligente.
