1. Concepto básico de MCU
MCU significa Unidad de Microcontrolador. También se conoce como microcontrolador de un solo chip. El conocido microcontrolador 8051, estudiado en universidades, es un ejemplo clásico de MCU.
1.1 Microcontrolador vs. Microcomputadora
- CPU (Unidad de Control + ALU)
- Memoria (RAM y almacenamiento externo como discos duros)
- Dispositivos de entrada/salida (teclado, ratón, pantalla, altavoces, etc.)
Estos componentes suelen implementarse mediante múltiples chips independientes conectados mediante buses externos en una placa base. Esta estructura permite una configuración flexible, pero aumenta la complejidad, el tamaño y el consumo de energía.
Una MCU integra la CPU, la memoria y los periféricos de E/S en un solo chip, lo que permite que todas las operaciones de procesamiento y control de datos se realicen internamente. Esto se traduce en:
- Mayor eficiencia de ejecución
- Menor coste y consumo de energía
- Idoneidad para sistemas de control integrados dedicados en tiempo real

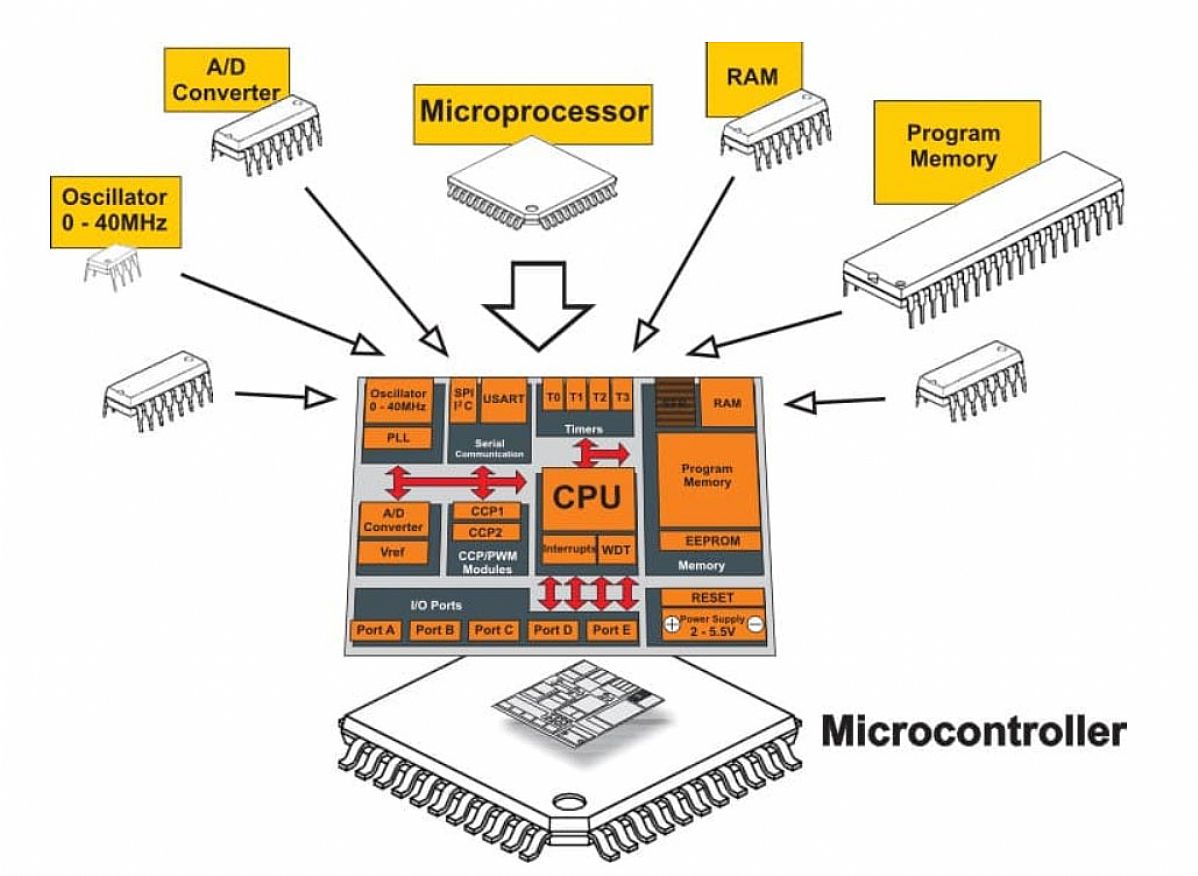

1.2 Arquitectura y principio de funcionamiento de una MCU
- Una MCU suele incluir:
- CPU: Ejecuta la lógica de control y las instrucciones
- RAM: Almacenamiento temporal de datos para un procesamiento rápido
- ROM/Flash: Almacena programas y datos fijos
- Periféricos: GPIO, ADC, PWM, UART, SPI, I²C, etc.
En las MCU automotrices, a menudo se integran periféricos dedicados adicionales, como:
- Controladores CAN/LIN/FlexRay
- Controladores LCD
- Controladores de motor y de motor paso a paso
A medida que los vehículos evolucionan hacia la electrificación y la inteligencia (incluyendo tableros digitales, sistemas de infoentretenimiento, conectividad T-Box y controladores de dominio), la expansión tradicional de las MCU mediante periféricos simples ya no es suficiente. Esto impulsa la adopción de los SoC.
2. Concepto básico de SoC
SoC (Sistema en Chip) se refiere a la integración de múltiples módulos funcionales en un solo chip, formando un sistema similar a una computadora completa.
Aunque tanto los MCU como los SoC son soluciones de un solo chip, sus objetivos de diseño difieren fundamentalmente:
- MCU: Diseñado para tareas de control simples y deterministas con alto rendimiento en tiempo real.
- SoC: Diseñado para sistemas informáticos complejos capaces de ejecutar sistemas operativos completos y gestionar cargas de trabajo de alto rendimiento.
Esta diferencia de objetivos genera importantes diferencias arquitectónicas.
2.1 Arquitectura de un solo núcleo vs. arquitectura multinúcleo
Los MCU suelen presentar:
- Arquitectura de un solo núcleo o multinúcleo limitado
- Procesadores Cortex-M
- SRAM y Flash en chip
- Memoria típicamente < 10 MB
Los SoC, por otro lado, adoptan arquitecturas multinúcleo heterogéneas, que incluyen:
- CPU + GPU + DSP + NPU
- Compatibilidad con memoria DDR (a nivel de GB)
- Multimedia enriquecida e interfaces inalámbricas
Un ejemplo típico es un SoC para smartphones, como Qualcomm Snapdragon 865, que integra múltiples núcleos Cortex-A y una GPU de alto rendimiento.
Aunque algunos MCU para automóviles ahora adoptan diseños multinúcleo, aún difieren significativamente de los SoC en cuanto a la escala de rendimiento y la complejidad del sistema.
2.2 Rendimiento en tiempo real y sistemas operativos
Los MCU priorizan la respuesta en tiempo real. Muchos sistemas basados en MCU operan en:
- Modo hardware
- RTOS ligeros (p. ej., FreeRTOS)
El tiempo de arranque suele ser de decenas de milisegundos, lo que cumple con los estrictos requisitos de la industria automotriz, como una activación rápida (<100 ms) y tiempos de respuesta críticos para la seguridad (p. ej., frenado de emergencia en menos de 200 ms).
Los SoC están optimizados para la multitarea y un alto rendimiento computacional, y suelen ejecutar:
Sin embargo, estos sistemas operativos requieren tiempos de arranque más largos, a menudo de varios segundos o más, lo que los hace inadecuados para ciertas tareas de control en tiempo real.
Como resultado, los vehículos modernos suelen adoptar una arquitectura MCU + SoC, donde:
- El MCU gestiona las funciones de control y seguridad en tiempo real.
- El SoC gestiona la computación compleja, los gráficos, la IA y la conectividad.
2.3 Periféricos, potencia de procesamiento y consumo de energía.
Los MCU suelen integrar periféricos limitados centrados en tareas de control, mientras que los SoC admiten:
- Interfaces de alta velocidad.
- Cámaras, pantallas, audio y vídeo.
- Bluetooth, Wi-Fi, USB.
- Aceleración avanzada de IA y conectividad 5G.
Los SoC suelen depender de memoria y almacenamiento externos, como DDR y UFS, con capacidades que alcanzan cientos de gigabytes. En cambio, los MCU suelen utilizar memoria Flash y SRAM integradas en chip, medidas en KB o MB.
En términos de consumo de energía:
- MCU: Nivel de microvatios, baja generación de calor
- SoC: Nivel de vatios, que requiere una gestión avanzada de la energía y un diseño térmico avanzado
En aplicaciones automotrices como la conducción inteligente y las cabinas inteligentes, los SoC pueden requerir 20 KDMIPS o más, lo que permite la fusión de múltiples sensores (por ejemplo, 5 cámaras + 5 radares).
3. Resumen
| Característica |
MCU |
SoC |
| Arquitectura |
Simple |
Compleja, multinúcleo |
| Tiempo de inicio |
Muy rápido |
Relativamente lento |
| Desempenho em Tempo Real |
Excelente |
Limitado |
| Sistema Operacional |
Bare-metal / RTOS |
Linux / QNX / Android |
| Poder de Computação |
Baixo a médio |
Muito alto |
| Consumo de Energia |
Muito baixo |
Alto |
Las MCU son ideales para el control en tiempo real y las tareas críticas para la seguridad, mientras que los SoC destacan en computación de alto rendimiento e integración de sistemas complejos.
