Los vehículos eléctricos modernos dependen principalmente de dos métodos de carga: la carga de CA (carga lenta) y la carga de CC (carga rápida). Aunque ambos métodos, en última instancia, suministran energía al paquete de baterías, sus principios de funcionamiento, arquitectura del sistema y rendimiento de carga difieren significativamente.
Cómo funciona un sistema de carga de vehículos eléctricos
El propósito fundamental de un sistema de carga de vehículos eléctricos es transferir energía eléctrica desde la red eléctrica hacia la batería del vehículo, garantizando al mismo tiempo la seguridad mediante funciones continuas de monitoreo, comunicación y protección.
Un sistema de carga completo suele incluir:
- Conector de carga y toma de carga
- Cable de carga
- Unidad de Control del Vehículo (VCU)
- Sistema de Gestión de Baterías (BMS)
- Equipo de carga
- Circuitos de comunicación y protección
Durante el proceso de carga, el vehículo y el equipo de carga intercambian información de forma continua sobre la capacidad actual, el estado de la batería, la temperatura, el voltaje y las condiciones de seguridad. La carga solo se inicia una vez que se han cumplido todos los requisitos de seguridad.
Carga de CA: El método de carga más común para el uso diario
La carga de CA es el método de carga más utilizado para aplicaciones residenciales y en lugares de trabajo. En este sistema, la electricidad suministrada por la red ingresa al vehículo como corriente alterna y es convertida en corriente continua por el cargador integrado (a bordo) antes de llegar al paquete de baterías.
Dependiendo de la región y del entorno de instalación, la carga de CA puede utilizar alimentación monofásica de 220 V o alimentación trifásica de 380 V.
Los componentes principales involucrados en la carga de CA incluyen:
- Cargador integrado (OBC)
- Toma de carga de CA
- Cable de carga
- Estación de carga de CA o toma de corriente doméstica
- Sistemas de control VCU y BMS
Entre estos componentes, el cable de carga desempeña un papel particularmente importante para garantizar un suministro de energía seguro.
Por qué la carga de Modo 2 es popular en todo el mundo

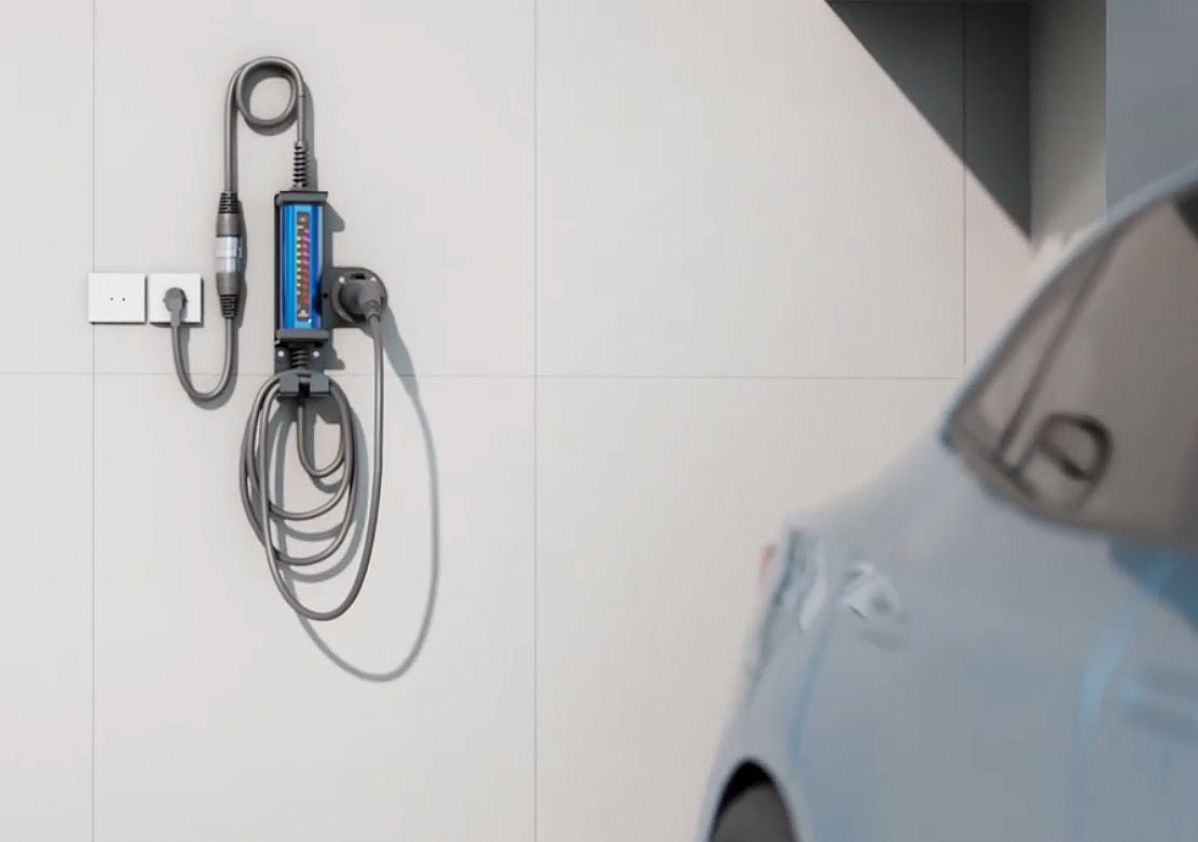

A diferencia de los cables de extensión convencionales, un cable de carga de Modo 2 incorpora un Dispositivo de Control y Protección Integrado en el Cable (IC-CPD) que monitorea continuamente tanto las condiciones del vehículo como las de la red eléctrica. Esta unidad de control puede desconectar automáticamente el suministro eléctrico cuando se detectan anomalías, mejorando significativamente la seguridad del proceso de carga. Las especificaciones típicas de carga en Modo 2 incluyen:
- Tensión de entrada de 220 V CA
- Corriente de carga máxima de aproximadamente 13 A
- Potencia de carga de hasta 2,86 kW
- Funciones de protección integradas
- Diseño portátil y fácil de usar
Dado que la potencia de carga es relativamente moderada, la temperatura de la batería aumenta más lentamente durante el proceso, lo cual puede contribuir a prolongar la vida útil de la batería en comparación con las cargas frecuentes de alta potencia.
Para muchos propietarios de vehículos eléctricos, la carga en Modo 2 sigue siendo la solución más práctica para la carga nocturna y el uso diario del vehículo.
Mecanismos de comunicación y seguridad en la carga de CA
Los sistemas modernos de carga de CA utilizan señales de comunicación específicas para garantizar un funcionamiento seguro.
La señal CC (Confirmación de Conexión) verifica si el conector de carga está insertado correctamente y determina la capacidad del cable. La señal CP (Piloto de Control) comunica la corriente de carga disponible desde el equipo de carga hacia el vehículo mediante control PWM.
Una vez insertado el conector, el proceso de carga suele seguir la siguiente secuencia:
1. El vehículo detecta la conexión de carga.
2. El cargador integrado activa los sistemas del vehículo.
3. La VCU y el BMS realizan comprobaciones del sistema.
4. El equipo de carga y el vehículo intercambian información sobre su estado.
5. El BMS autoriza la carga.
6. Los relés de potencia se cierran.
7. La carga comienza automáticamente.
Este proceso totalmente automatizado mejora la comodidad del usuario, al tiempo que mantiene un estricto control de seguridad.
Carga rápida de CC: Suministro de energía de reposición veloz
A diferencia de la carga de CA, la carga de CC realiza la conversión de potencia dentro de la estación de carga, en lugar de hacerlo dentro del vehículo.
La estación de carga convierte la potencia de CA trifásica en potencia de CC de alto voltaje y la suministra directamente al paquete de baterías a través de un conector de carga de CC dedicado.
Dado que se omite el cargador interno del vehículo, la potencia de carga puede ser significativamente mayor, lo que permite tiempos de carga mucho más reducidos.
Un sistema típico de carga de CC incluye:
- Conector de carga de CC
- Entrada de carga de CC
- Sistema de gestión de baterías (BMS)
- Estación de carga rápida de CC
- Red de comunicación CAN
El BMS se comunica directamente con la estación de carga para regular el voltaje y la corriente de carga de acuerdo con las condiciones de la batería y los requisitos de seguridad.
Debido a la mayor potencia de carga involucrada, la gestión térmica y la protección de la batería adquieren una importancia particular durante las operaciones de carga de CC.
Carga de CA frente a carga de CC: ¿Cuál es mejor?
Ambos métodos de carga presentan ventajas importantes y están diseñados para diferentes escenarios de carga.
| Característica |
Carga AC |
Carga DC |
| Velocidad de carga |
Moderada |
Muy rápida |
| Coste de instalación |
Más bajo |
Más alto |
| Estrés sobre la batería |
Menor |
Mayor |
| Generación de calor |
Menor |
Mayor |
| Adecuación para carga doméstica |
Excelente |
Limitada |
| Adecuación para carga pública |
Buena |
Excelente |
Para los desplazamientos diarios y la carga nocturna, la carga de CA se considera generalmente la opción más respetuosa con la batería. Las corrientes de carga más bajas reducen la generación de calor, minimizan la tensión sobre la batería y ayudan a prolongar su vida útil.
La carga rápida de CC, por otro lado, es ideal para viajes de larga distancia, operaciones de flotas y situaciones en las que se requiere una carga rápida.
La mayoría de los fabricantes de vehículos eléctricos recomiendan combinar ambos métodos de carga: utilizar la carga de CA para las necesidades de carga rutinarias y reservar la carga rápida de CC para aquellas ocasiones en las que sea necesaria una carga más veloz.
Por qué la carga de Modo 2 sigue desempeñando un papel importante
A medida que se expande la infraestructura pública de carga, las soluciones de carga portátiles siguen siendo de gran valor para los propietarios de vehículos eléctricos.
Un cable de carga de Modo 2 para vehículos eléctricos ofrece varias ventajas importantes:
- Compatible con tomas de corriente domésticas estándar
- Portátil y fácil de transportar en viajes
- Electrónica de protección integrada
- Menores costos de instalación
- Cómoda capacidad de carga de emergencia
- Menor tensión sobre la batería durante la carga habitual
Estas ventajas convierten a la carga de Modo 2 en una de las soluciones de carga más versátiles disponibles para los propietarios particulares de vehículos eléctricos en todo el mundo.
Conclusión
Los sistemas de carga de vehículos eléctricos se basan en sofisticados mecanismos de comunicación, control y protección para garantizar una transferencia de energía segura y eficiente entre la red eléctrica y las baterías del vehículo.
Si bien la carga de corriente continua (CC) ofrece una velocidad inigualable para los viajes de larga distancia y las aplicaciones comerciales, la carga de corriente alterna (CA) sigue siendo la opción preferida para la carga cotidiana debido a su sencillez, seguridad y características respetuosas con la batería. Entre las soluciones de carga de CA, el cable de carga para vehículos eléctricos de Modo 2 continúa ofreciendo un excelente equilibrio entre comodidad, portabilidad y seguridad de carga, lo que lo convierte en un accesorio esencial para los propietarios de vehículos eléctricos modernos.
Para los fabricantes, distribuidores y usuarios de vehículos eléctricos que buscan equipos de carga fiables, comprender estos principios de carga constituye el primer paso para seleccionar la solución de carga adecuada, garantizando así un rendimiento y una seguridad óptimos a largo plazo.
