1. ¿Qué es el "Efecto Isla" y por qué es peligroso?

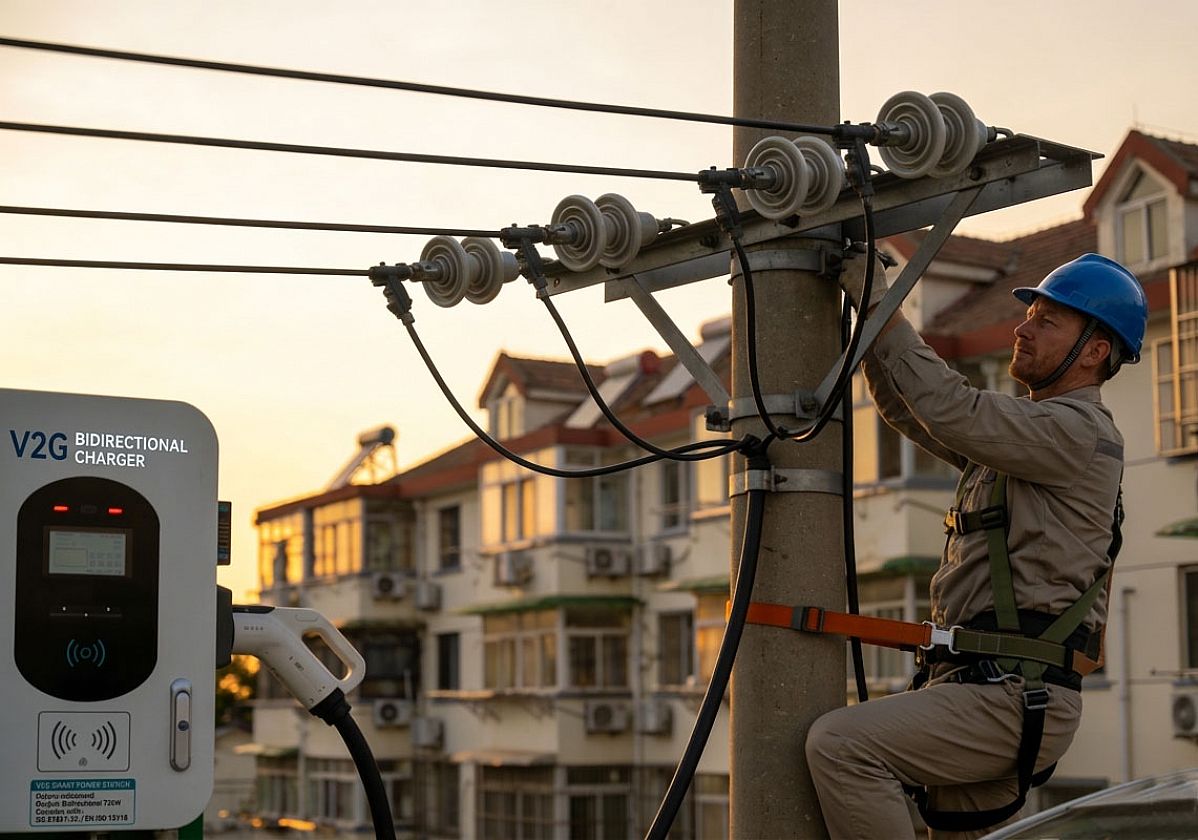

Imagine un escenario en el que la red eléctrica local sufre una interrupción por mantenimiento. Un técnico comienza las reparaciones en las líneas eléctricas, asumiendo que están desenergizadas. Sin embargo, un vehículo eléctrico (VE) conectado mediante un cargador V2G continúa suministrando energía a ese segmento local específico.
En este momento, el cargador y el VE forman una "isla" aislada y energizada, independiente de la red principal. Este "Efecto Isla" plantea graves riesgos: puede dañar los equipos debido a una reconexión no sincronizada y, lo que es más importante, representa un peligro letal de alta tensión para los trabajadores de la compañía eléctrica. La protección anti-isla es el "freno de emergencia" que lo evita interrumpiendo la conexión instantáneamente.
Elemento
|
Estado normal de la red
|
Evento de aislamiento (Peligro)
|
Después del activador de protección (seguro)
|
Red eléctrica pública
|
Equilibrio entre oferta y demanda
|
Corte de energía
|
Corte de energía
|
Flujo de energía
|
Flujo bidireccional
|
Alimentación inversa desde vehículos eléctricos
|
Desconexión física
|
Personal de mantenimiento
|
Supervisión normal
|
Personal que pone en peligro la vida (líneas energizadas)
|
Operación segura
|
Tiempo de respuesta
|
——
|
——
|
< 2,0 segundos
|
2. Métodos de detección de efecto isla
2.1 Método de detección pasiva
- Mecanismo: Este método monitoriza discretamente parámetros de la red como la tensión y la frecuencia.
- Lógica: Cuando la red falla, estos parámetros suelen fluctuar. Si la señal se desvía fuera del rango de seguridad preestablecido, el sistema desconecta el circuito.
- Ventajas y desventajas: Es altamente eficiente y no afecta la calidad de la energía. Sin embargo, tiene una "Zona de No Detección" (ZND): si la carga local coincide perfectamente con la potencia de salida del vehículo eléctrico, el voltaje y la frecuencia pueden permanecer estables, lo que impide la detección del evento de funcionamiento en modo isla.
2.2 Método de Detección Activa
- Mecanismo: El cargador introduce intencionadamente pequeñas perturbaciones en su salida, como ligeros cambios de frecuencia o voltaje.
- Lógica: Cuando la red funciona correctamente, actúa como un bus infinito y estabiliza estas pequeñas perturbaciones. Pero en estado de funcionamiento en modo isla, estas perturbaciones se multiplican rápidamente (como una bola de nieve), superando los umbrales de seguridad y provocando la desconexión.
- Técnicas comunes: Detección Activa de Frecuencia (DAF) y Desplazamiento de Voltaje Sandia (SVS).
- Ventajas y desventajas: Es altamente preciso y prácticamente no tiene puntos ciegos de detección. La desventaja menor es un ligero impacto en la calidad general de la energía debido a las perturbaciones introducidas.
2.3 Método de detección híbrida: El estándar de oro de la industria
Para lograr la máxima fiabilidad, los cargadores V2G modernos, incluidos los que cumplen con las normas IEC 61851-23 e IEEE 1547, suelen emplear un enfoque híbrido.
Flujo de trabajo: El sistema se basa principalmente en la detección pasiva para su funcionamiento óptimo. Si se detecta una anomalía leve, la detección activa analiza la red para confirmar si se trata de un verdadero evento de aislamiento. Esto garantiza una seguridad total y minimiza las interferencias con la red.
3. Conclusión: De la seguridad técnica a la confianza del mercado
La protección anti-aislamiento puede ser un requisito técnico complejo, pero su objetivo es simple: garantizar que, cuando la red se interrumpe, el suministro eléctrico se detenga. Para los proveedores de infraestructura V2G, elegir equipos con una detección híbrida robusta no solo implica el cumplimiento normativo, sino también la protección de vidas y la garantía de la estabilidad de la red a largo plazo.
